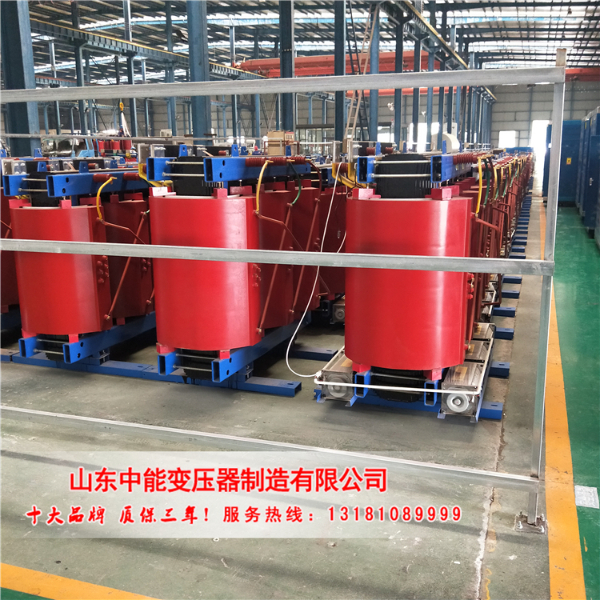

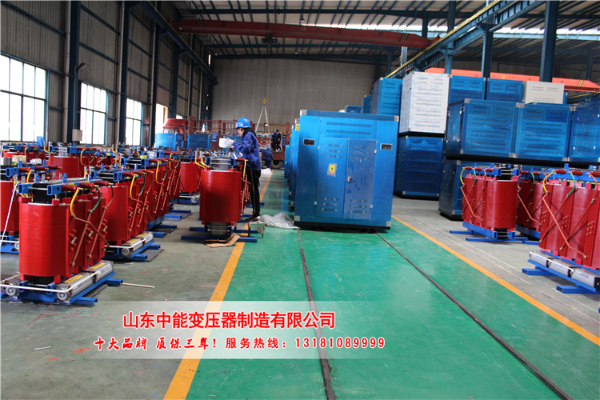

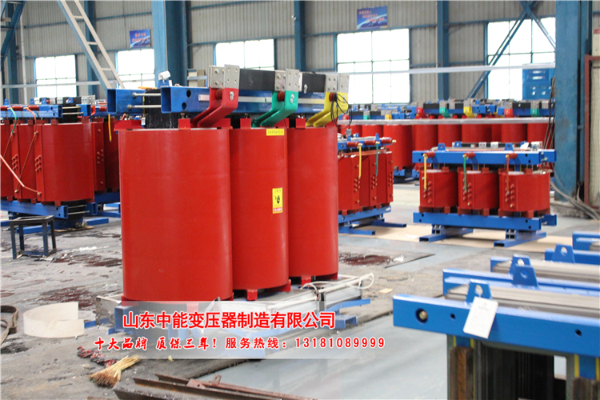

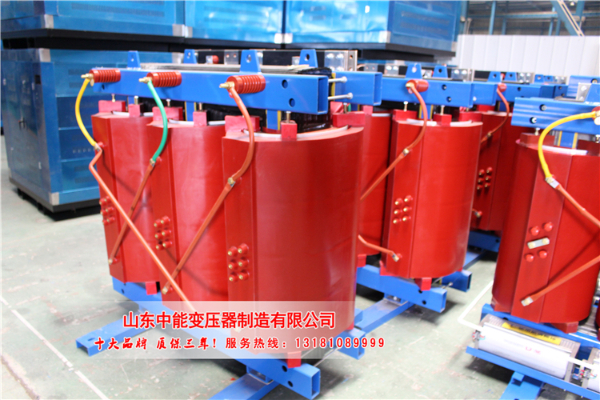

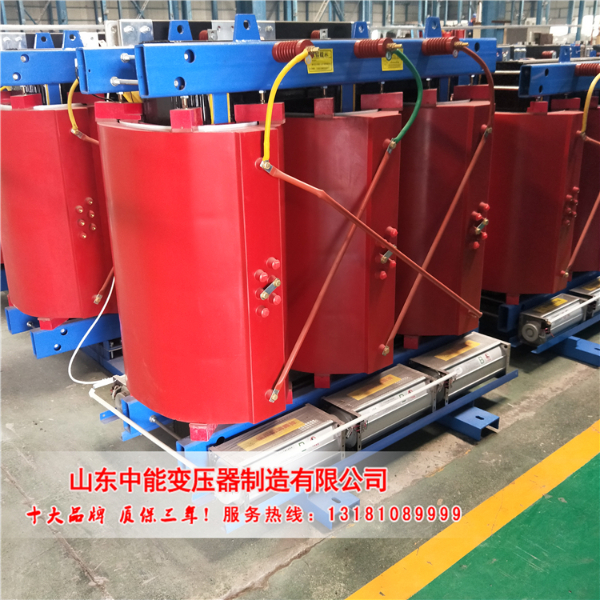

SCB10干式变压器

产品概述

 SCB10系列10KV环氧树脂干式变压器新一代节能产品，该系列配电变压器产品使用在变压器电压直接从10KV电网转变为400V配电的特殊场合，可减少10KV输变电环节，使运行维护费用明显降低。10KV级无励磁调压配电变压器产品通过了鉴定，确立为高新技术产品。 产品具有损耗低、阻燃性好、承受短路能力强、体积小、噪音低、耐雷电冲击性能好，温度分布均匀等优点，而且由于环氧树脂干式变压器不使用变压器油，不会产生油污染，无爆炸危险。产品可作为配电变压器广泛适用于电力系统城网改造，也可用于高层建筑、机场、车站、港口、地铁待对消防、环保有严格、特殊要求的多种场合。

产品结构：

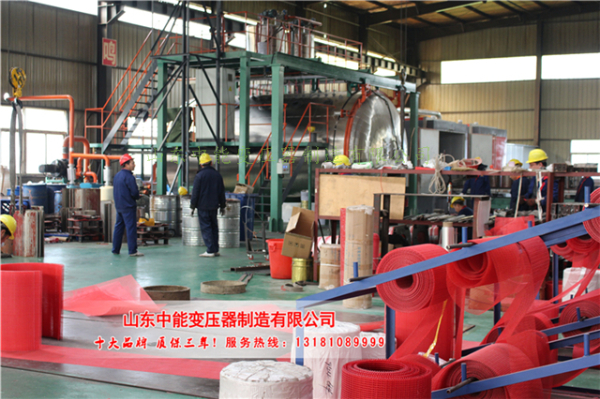

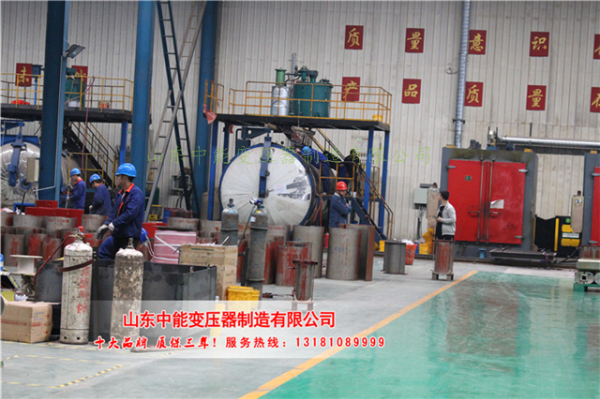

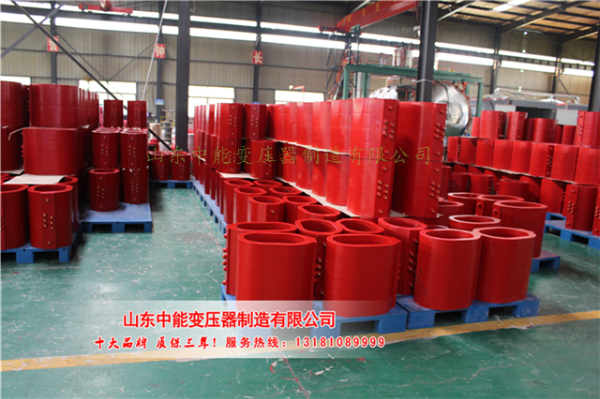

10KV环氧树脂干式变压器主要由变压器铁芯，变压器绕组，变压器绝缘、变压器引线，变压器冷却装置和测温装置。配电变压器线圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构，较大容量变压器留有通风气道，绕制完成后进行真空干燥，浇注固化过程严格按照工艺要求进行操作，使线圈内无气泡、空穴，变压器产品达到优质运行效果。

铁芯：

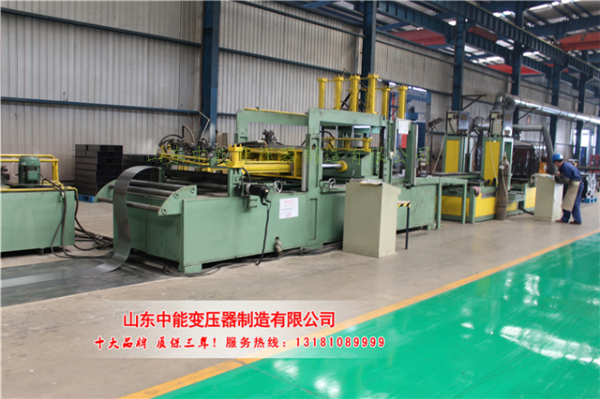

该系列配电变压器铁芯选购优质高导磁的晶粒取向冷轧硅钢片，并采用先进的硅钢片剪切线、45°全斜接缝阶梯进迭片，芯柱采用F级无纬带绑扎及铁轭不冲孔拉板固定新型结构等先进工艺，铁芯表面采用环氧树脂包封，减小了漏磁影响，有效改善了磁路分布，降低了铁芯噪声、空载损耗和空载电流，使得配电变压器产品外观质量大大提高。

高压绕组：

高压绕组采用分段分层式，大大的降低了绕组层间电压，采用带填料环氧树脂真空浇注成型，减小了绕组内部局部放电量，提高了线圈的电气性能。配电变压器绕组层间采用DMD环氧树脂预浸布，增加耐压强度，绕组表面采用玻璃纤维网格布填充，增强了线圈的机械强度，提高了配电变压器产品抗短路的能力，线圈永不开裂。

低压绕组：

低压绕组采用箔式结构，线圈采用轴向冷却风道，增强散热能力，配电变压器低压绕组层间采用DMD环氧树脂预浸布，端部采用环氧树脂封灌，整体固话成型。

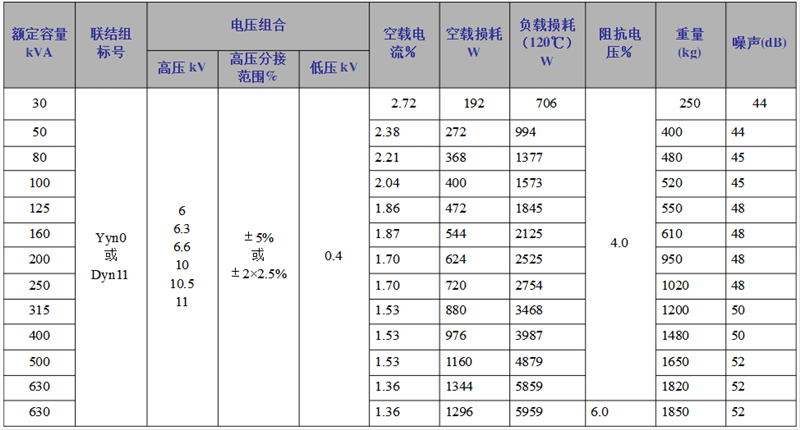

 技术参数：

产品特点

1、阻燃 ，环氧树脂作为SCB10干式变压器绝缘材料本身难燃，不会在发生火灾时助燃。

2、防潮和耐尘，SCB10干式变压器绕组表面喷涂三防漆，在尘埃、潮湿等恶略环境下，对干式变压器不会产生影响。

3、结构坚固，SCB10干式变压器绕组采用环氧树脂浇注固化成型，机械强度高，抗短路能力强。

4、过负载能力强，SCB10干式变压器绝缘等级为F级，耐热等级高，超******额定值运行能力提高。

5、维护便捷，SCB10干式变压器无需用变压器油，长期停运后通电干燥处理即可。

环境：

1、海拔高度：≤1000 m。

2、环境温度：

******气温：+40℃；

******气温：-40℃；

******月平均气温：+30℃；

******年平均气温：+20℃；
